SB10T призма для ФР преобразователя с корпусом B10

Новинки

от 30 500 руб.

Цены

Описание
Технические характеристики
Цены

Новая серия призм, позволяющих проводить ультразвуковой контроль фазированными решётками на горячих поверхностях при высоких температурах вплоть до 250°C.

Призма для использования с фазированными антенными решётками в корпусе типа B10: 5L16-1x10-B10, 4L16-1x10-B10, 2,5L16-1x14-B10 и др.

Материал призмы: Высокотемпературный синтетический полимер предназначен для контроля поверхностей с температурой до 250 °С.

Выпускаются в версии для ручного контроля и в версии IHC со штуцерами подачи жидкости и твердосплавными вставками для автоматизированного (механизированного) контроля.
Тип совместимого корпуса

B10

Минимальная контактная поверхность под установку преобразователя

33,5 х 20 мм

Расстояние между центрами элементов крепления

25 мм

Тип элементов крепления

2 х винт М3

Материал призмы

Высокотемпературный синтетический полимер

Габаритные размеры (ДхШхВ)

SB10-Nxx: 32 х 33,5 х 19 мм

SB10-Nxx-IHC: 32 х 43,5 х 19 мм

SB10-0: 26 x 32,5 х 19 мм

Контактная поверхность

SB10-Nxx: 32 х 27,5 х 19 мм

SB10-Nxx-IHC: 32 х 42,5 х 19 мм

SB10-0: 24 x 32,5 х 19 мм

	Наименование	Цена
	SB10T-0L19 (прямая призма)	30 500 руб.	- +	В корзинуВ корзине Купить в 1 клик
Прямая призма для продольных волн. Контактная поверхность – 24 х 32,5 мм. Высота - 19 мм.
	SB10T-N45S (угол 45 град)	30 500 руб.	- +	В корзинуВ корзине Купить в 1 клик
Наклонная призма для поперечных волн. Контактная поверхность - 32 х 27,5 мм. Высота - 19 мм. Угол призмы - 34 градусов. Угол распространения УЗ колебаний (сталь) - 45 градусов.

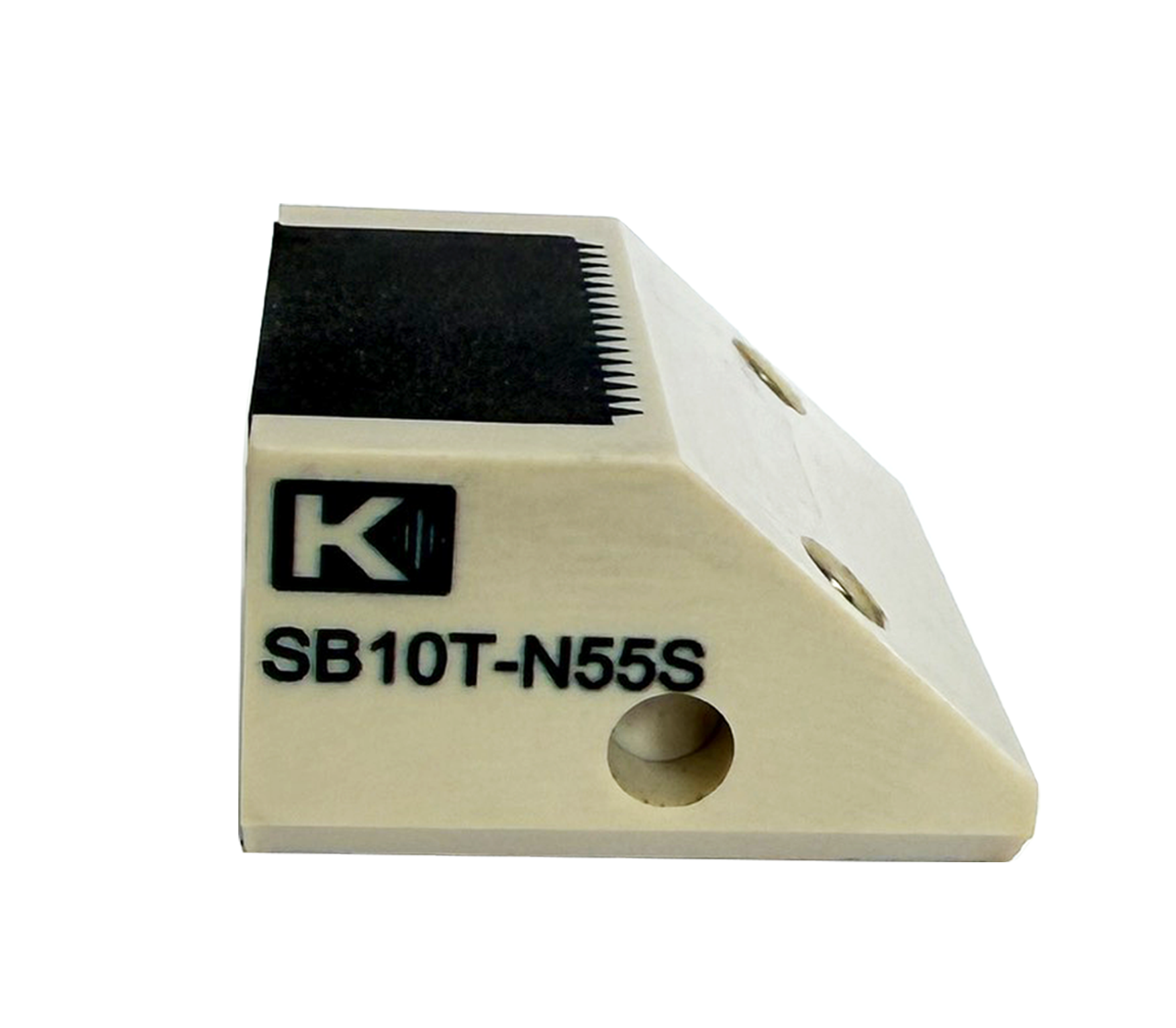

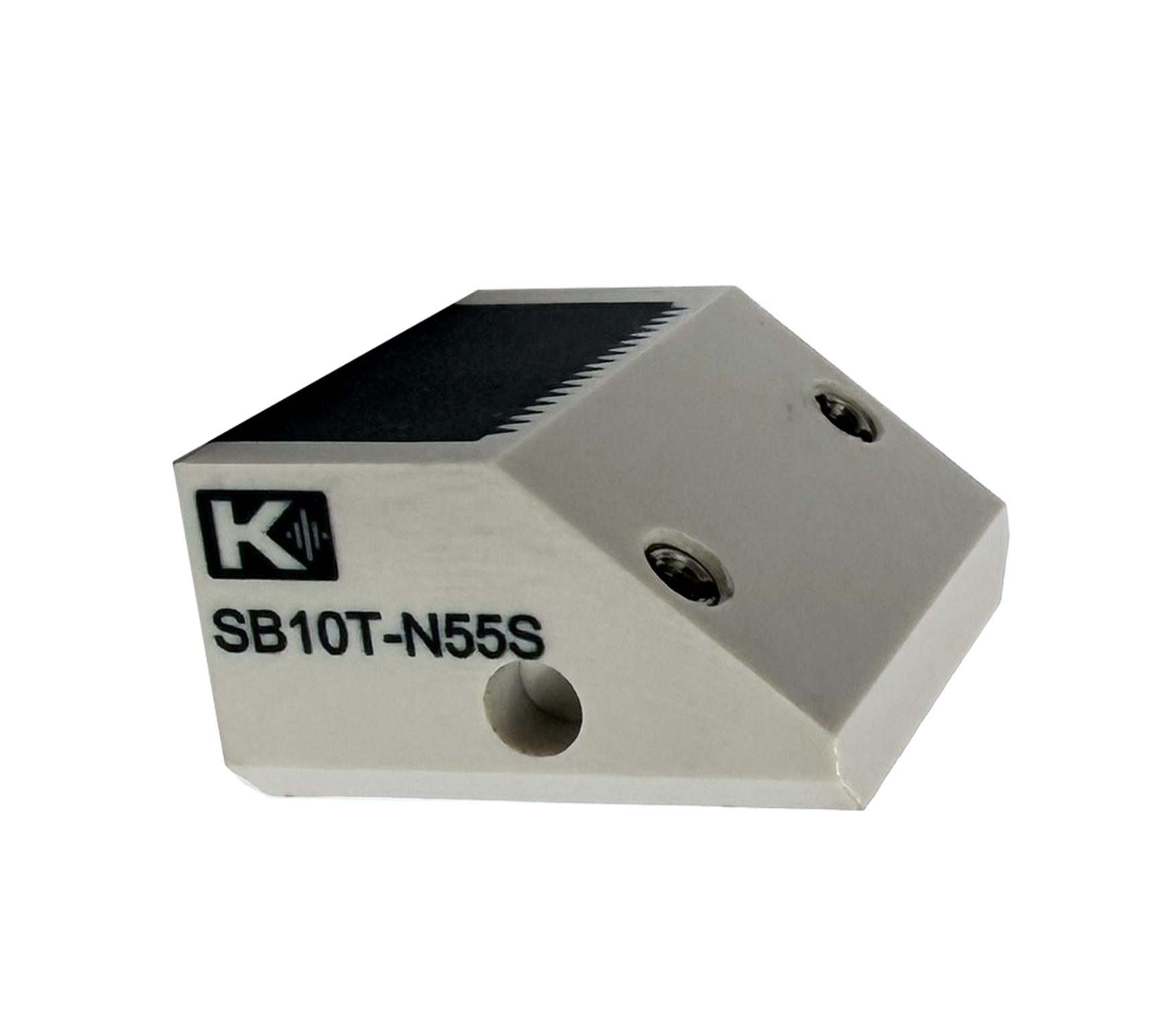

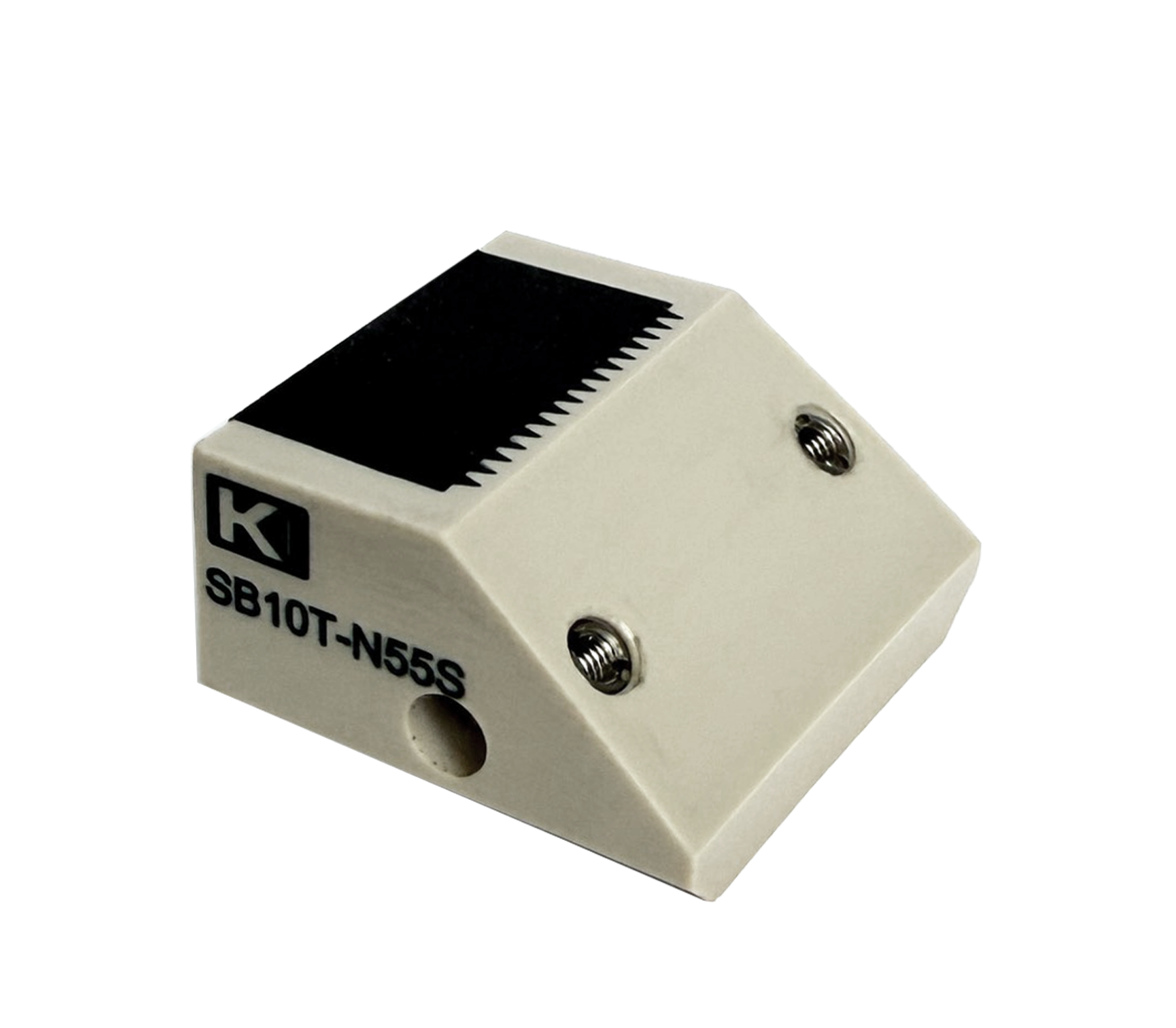

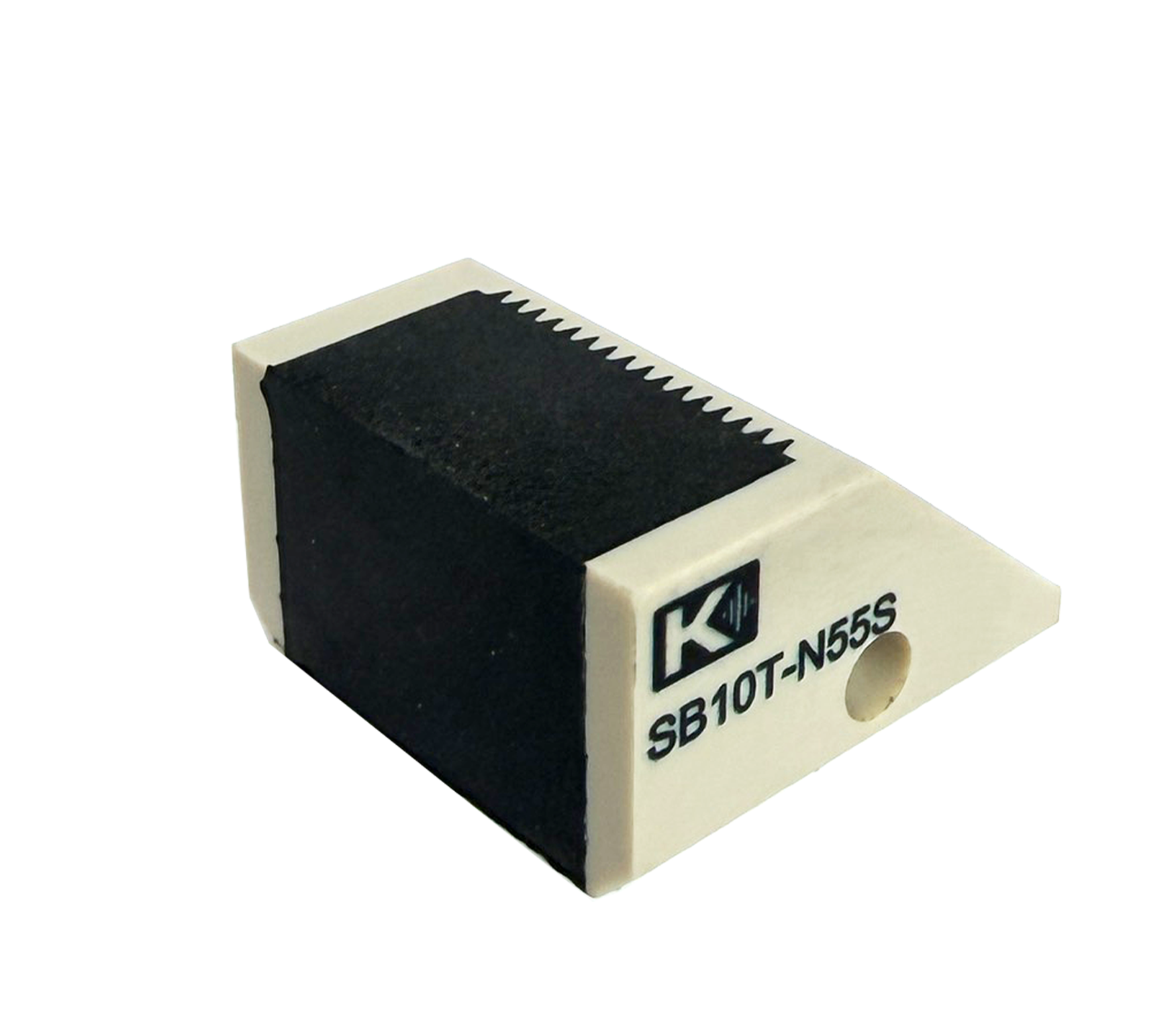

	SB10T-N55S (угол 55 град)	30 500 руб.	- +	В корзинуВ корзине Купить в 1 клик
Наклонная призма для поперечных волн. Контактная поверхность - 32 х 27,5 мм. Высота - 19 мм. Угол призмы - 41 градусов. Угол распространения УЗ колебаний (сталь) - 55 градусов.
	SB10T-0L19-IHC (прямая, со штуцерами подачи жидкости)	32 940 руб.	- +	В корзинуВ корзине Купить в 1 клик
Прямая призма для продольных волн, со штуцерами подачи контактной жидкости. Предназначена для использования в сканирующих устройствах. Контактная поверхность – 39 х 54 мм. Высота - 19 мм.
	SB10T-N45S-IHC (угол 45 град, со штуцерами подачи жидкости)	35 380 руб.	- +	В корзинуВ корзине Купить в 1 клик
Наклонная призма для поперечных волн, со штуцерами подачи контактной жидкости. Предназначена для использования в сканирующих устройствах. Контактная поверхность - 32 х 42,5 мм. Высота - 19 мм. Угол призмы - 34 градусов. Угол распространения УЗ колебаний (сталь) - 45 градусов.
	SB10T-N55S-IHC (угол 55 град, со штуцерами подачи жидкости)	35 380 руб.	- +	В корзинуВ корзине Купить в 1 клик
Наклонная призма для поперечных волн, со штуцерами подачи контактной жидкости. Предназначена для использования в сканирующих устройствах. Контактная поверхность - 32 х 42,5 мм. Высота - 19 мм. Угол призмы - 41 градусов. Угол распространения УЗ колебаний (сталь) - 55 градусов.
