AWK20xx - крупногабаритные наклонные преобразователи 2МГц
от 18 300 руб.
- Описание
- Технические характеристики
- Цены
-

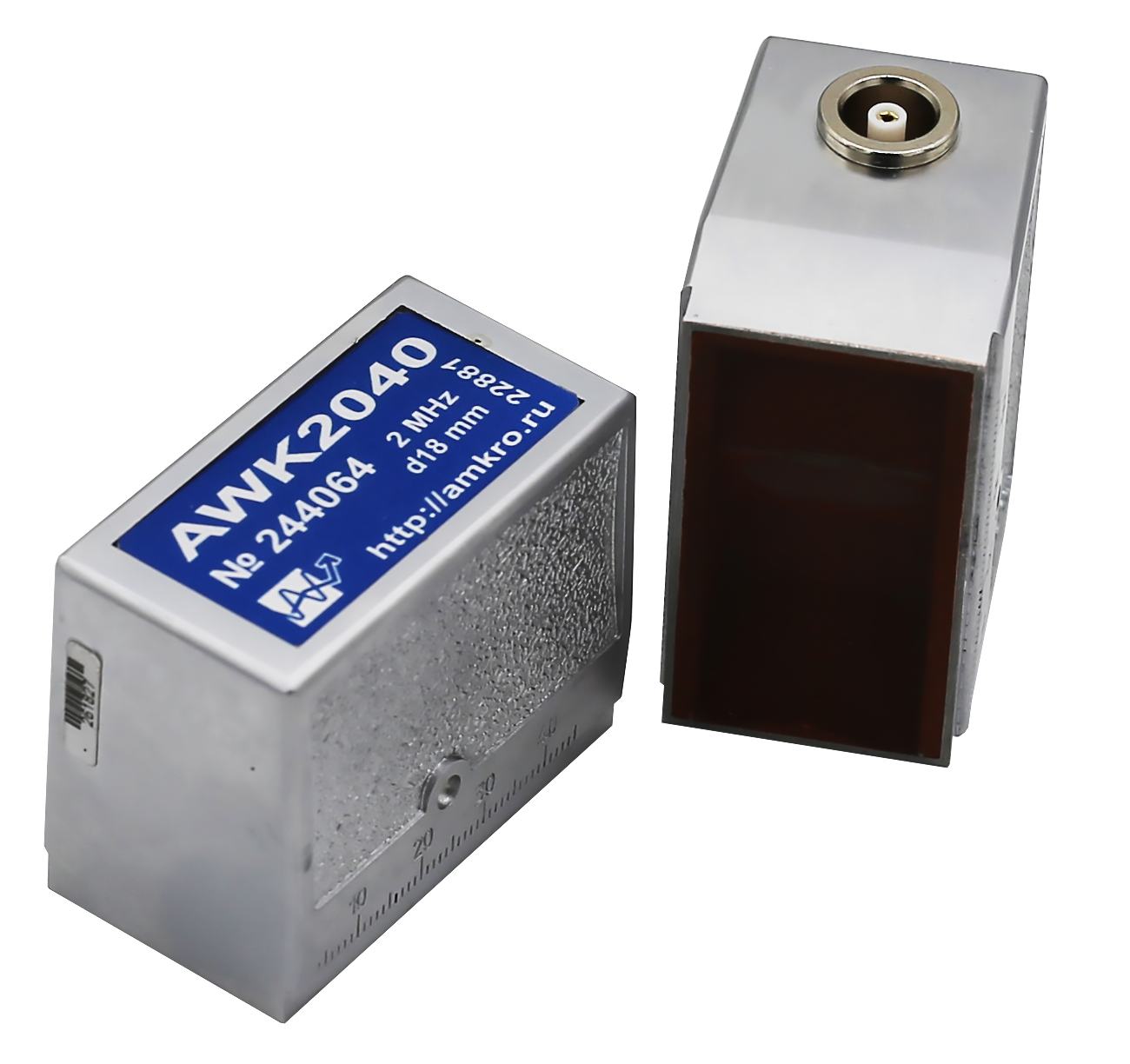

Преобразователь наклонный совмещенный поперечных волн с диаметром пьезоэлемента 18мм.
Идеален для контроля крупнозернистых сплавов и дефектов на большой глубине. Частота 2,0 МГц.
Маркировка по ГОСТ: П121-2,0-ХХ-AWK, где XX - угол ввода сдвиговой (поперечной) волны в сталь.
Номинальная частота 2,0 МГц.
Диаметр пьезоэлемента 18мм.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

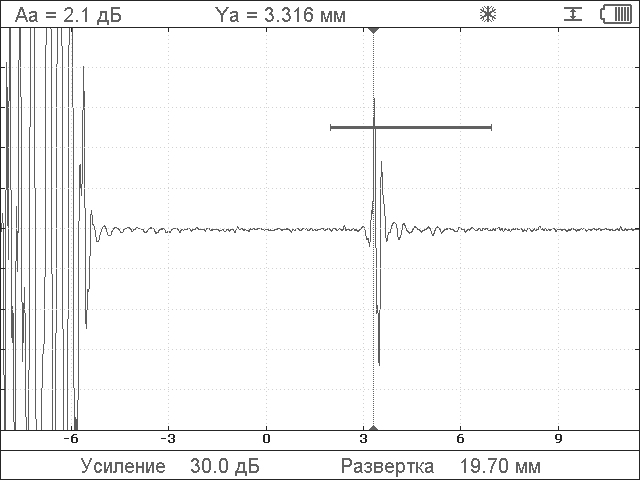

Эхо-сигнал от бокового цилиндрического отверстия диам.3мм на глубине 4мм с преобразователем
AWK2565.

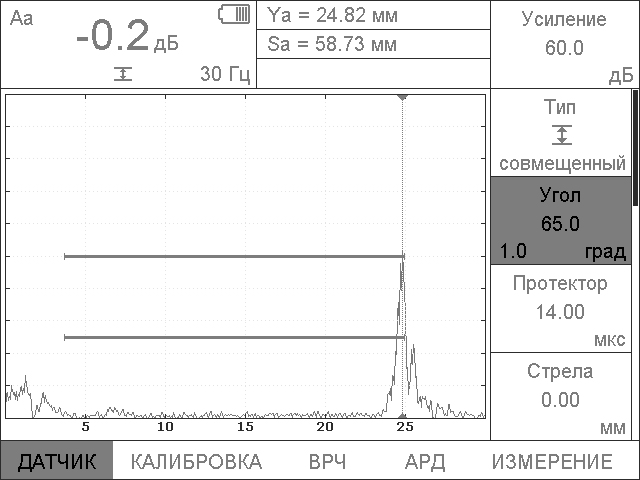

Эхо-сигнал от "зарубки" 3.5х2мм в образце толщиной 25мм с преобразователем AWK2065 -
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
-
Тип
- контактный, наклонный, совмещенный поперечных волн
- Обозначение по ГОСТ
- П121-2,0-ХХ- AWK (где XX - угол ввода поперечной волны в сталь)
- Номинальная частота преобразователя
- 2,0 МГц ± 10%
- Тип излучаемых волн
- сдвиговые (поперечные)
- Размер пьезокерамического элемента
- 18 мм
- Размер контактной поверхности
- 29х53 мм
- Материал призмы
- оргстекло
- Разъем подключения
- Lemo 1S.275
- Встроенный согласующий элемент
- индуктивность
- Материал корпуса
- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)
- 31,5 х 57 х 44 мм
- контактный, наклонный, совмещенный поперечных волн
-

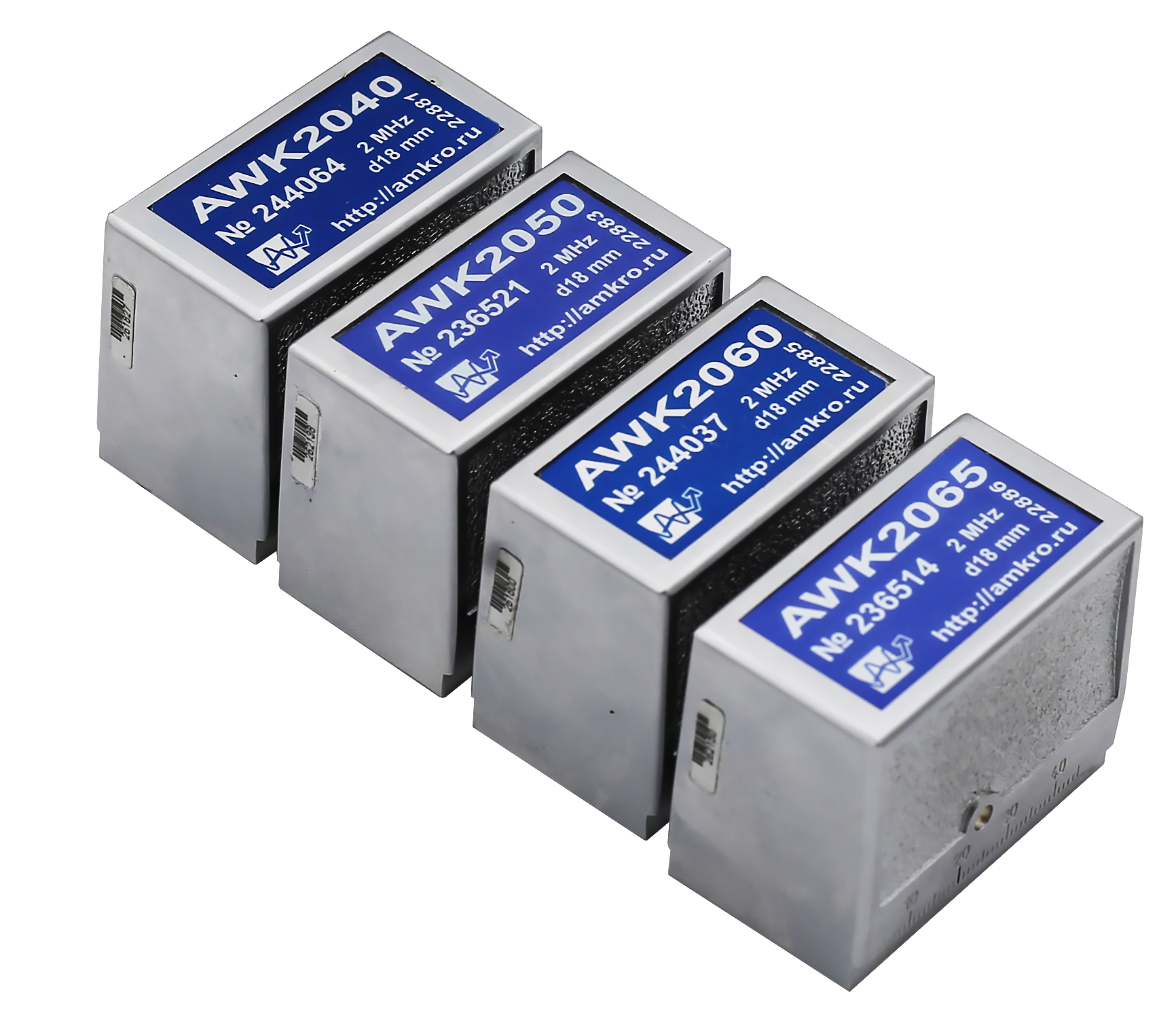

Наименование Артикул Цена AWK2040 - преобразователь ультразвуковой 2 МГц с углом ввода 40 градусов 22881 18 300 руб.- +Обозначение по ГОСТ: П121-2,0-40-AWK.
Стрела - 16 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка.AWK2050 - преобразователь ультразвуковой 2 МГц с углом ввода 50 градусов 22883 18 300 руб.- +Обозначение по ГОСТ: П121-2,0-50-AWK.
Стрела - 17 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка.AWK2060 - преобразователь ультразвуковой 2 МГц с углом ввода 60 градусов 22885 18 300 руб.- +Обозначение по ГОСТ: П121-2,0-60-AWK.
Стрела - 19 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка.AWK2065 - преобразователь ультразвуковой 2 МГц с углом ввода 65 градусов 22886 18 300 руб.- +Обозначение по ГОСТ: П121-2,0-65-AWK.
Стрела - 20 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка.
